Arduino Mega 2560

Arduino Mega 2560 je doska mikrokontroléra založená na ATmega2560. Má až 54 digitálnych vstupno/výstupných pinov (z toho 15 možno použiť ako výstupy), 16 analógových vstupov, 4 UART (hardvérové ​​sériové porty), kryštálový oscilátor, pripojenie, napájací konektor, ICSP header , a resetovacie tlačidlo .

ATmega2560 (8bit)

Zobraziť Viac

Vstupné napätie (odporúčané) : 7V až 12V

Vstupné napätie (limity Min a Max) : Min:6V , Max:20V

Napájacie napätie : 5V

prúd na I/O pin : 20mA

prúd pre 3,3V pin : 50mA

Flash (KiB) : 256

EEPROM (KiB) : 4

SRAM (KiB) : 8

Digitálne I/O Piny : 54

PWM kanály : 15

Analógové vstupy : 16

Komunikačné rozhrania : USB, SPI, ICSP, I²C, 4 UART

Rozmer : 101,6 × 53,3

Hmotnosť : 37g

Napájanie dosky Arduino Mega 2560

Doska vám bude pracovať na externom napájaní min. 6V až max. 20 voltov. Ak sa však napája menej ako 7 V, 5V môže dodávať menej ako a doska sa môže stať nestabilnou . Ak použijete viac ako 12V, regulátor napätia sa môže prehriať a poškodiť dosku. Odporúčaný rozsah je 7 až 12 voltov.

---

VIN : Cez tento kolík môžete napájať Arduino Mega 2560

---

GND :Sú uzemňovacie kolíky

---

+5V : Tento kolík vám vie dať regulovaných 5V z regulátora na doske.

---

+3V3 : Je napájanie 3,3 V generované regulátorom napätia dosky Arduino Mega.

---

IOREF : Tento kolík na doske poskytuje referenciu napätia, s ktorou mikrokontrolér pracuje. Správne nakonfigurovaná doska Arduino Mega 2560 dokáže prečítať napätie pinu IOREF a vybrať vhodný zdroj napájania alebo povoliť prevodníky napätia na výstupoch pre prácu s 5V alebo 3,3V.

---

USB :

Doska Arduino Mega 2560 môže byť tiež napájaná cez USB-2 konektor. Zdroj napájania sa vyberie automaticky.

---

Komunikácia

Piny ktoré sa dajú použiť na príjem (RX) a prenos (TX) sériových dát TTL.

Piny 0 a 1 sú tiež pripojené k zodpovedajúcim pinom sériového čipu ATmega16U2 USB-do-TTL.

---

Piny pre Externé prerušenia :

Piny pre Externé prerušenia môžu byť nakonfigurované tak, aby napríklad spúšťali prerušenie na nízkej úrovni (Low – 0), podobne pri stúpajúcej alebo klesajúcej hrane alebo pri zmene úrovne. Všetky podrobnosti sú vo funkcii attachmentInterrupt().

---

PWM piny na doske Arduino Mega 2560 :

Tieto piny vám Poskytnú 8-bitový výstup s funkciou analogWrite().

---

SPI piny na doske Arduino Mega 2560 :

Tieto piny podporujú komunikáciu SPI pomocou knižnice SPI. Piny SPI nájdete tiež na hlavičke ICSP ,

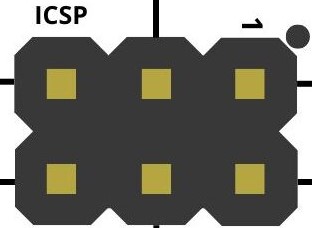

ICSP

---

LED 13

K digitálnemu Pinu číslo 13 je pripojená vstavaná LED dióda. V prípade ak je hodnota pinu VYSOKÁ ( HIGH – 1 ), LED svieti, ak je pin ( LOW – 0 ), potom LED 13 nesvieti.

---

TWI komunikácia na pine 20 a 21 :

---

Doska Arduino Mega 2560 je navrhnutá tak, aby bola kompatibilná s väčšinou štítov navrhnutých pre Ardduino Uno. Digitálne Piny 0 až 13 (piny AREF a GND), analógové vstupy 0 až 5, hlavička napájania, Hlavný UART (sériový port)(0 a 1), ako aj externé prerušenia 0 a 1 (piny 2 a 3).ale aj hlavička ICSP2 sú tiež na rovnakých miestach.

---
